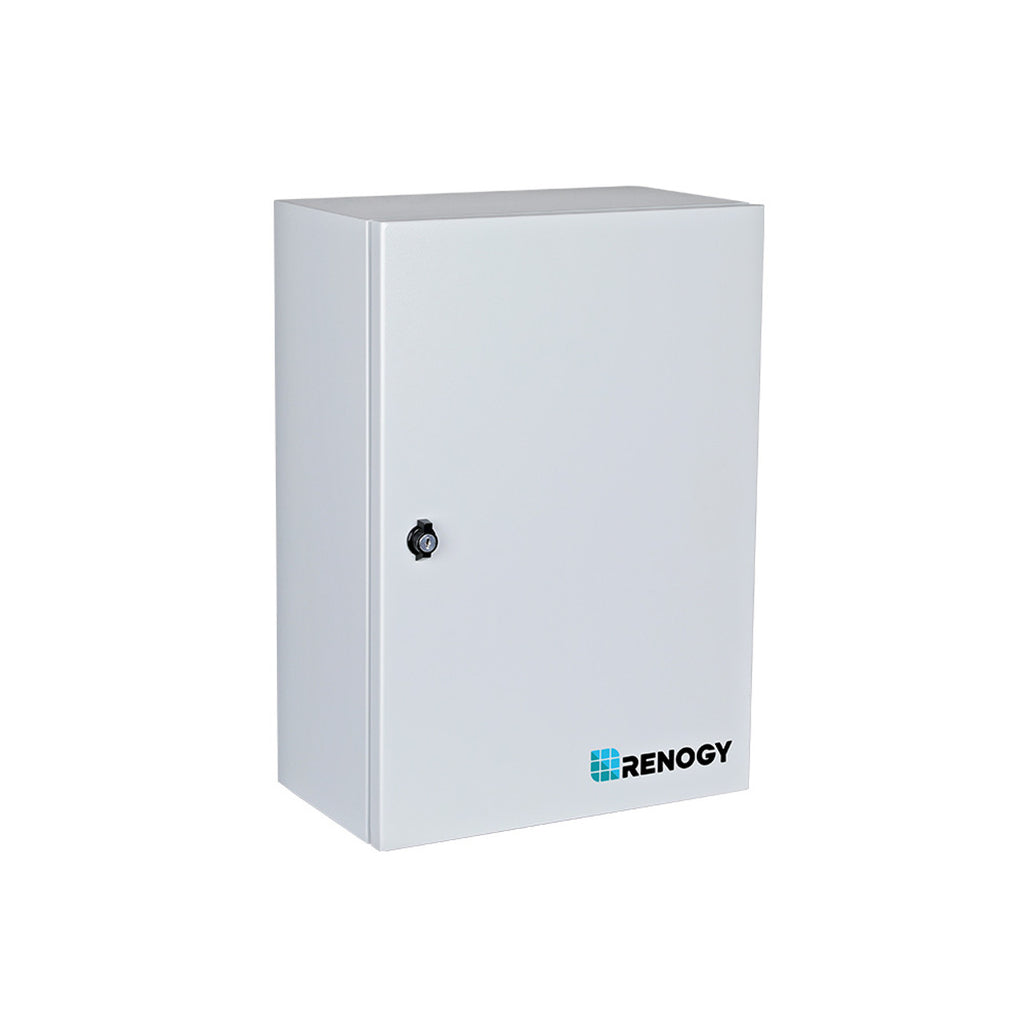

Renogy RDCCBBMN5PMC2P - Caja de interruptores de CC Renogy
La caja de disyuntores de CC RDCCBBMN5PMC2P de Renogy es un producto innovador y de primera línea que ofrece instalación y protección centralizadas para dispositivos en el sistema solar residencial y comercial.
Construida con un material de alta calidad como acero conformado en frío que es duradero y resistente a la corrosión, esta caja de disyuntores tiene barras colectoras de cobre incorporadas para una buena conductividad eléctrica y garantizar el funcionamiento estable del sistema. Cada par de dispositivos estará equipado con este disyuntor para realizar la gestión de secciones del sistema y la protección integral. Cuando el equipo necesita mantenimiento o inspección, se puede desconectar el circuito correspondiente para garantizar la seguridad.
Con un diseño elegante y compacto, esta caja de disyuntores es fácil de instalar y brinda tranquilidad al saber que su sistema está funcionando de manera segura y eficiente. Los equipos se pueden proteger de los rayos y las fallas a tierra mediante la instalación de sistemas de protección contra sobretensiones y fallas a tierra.

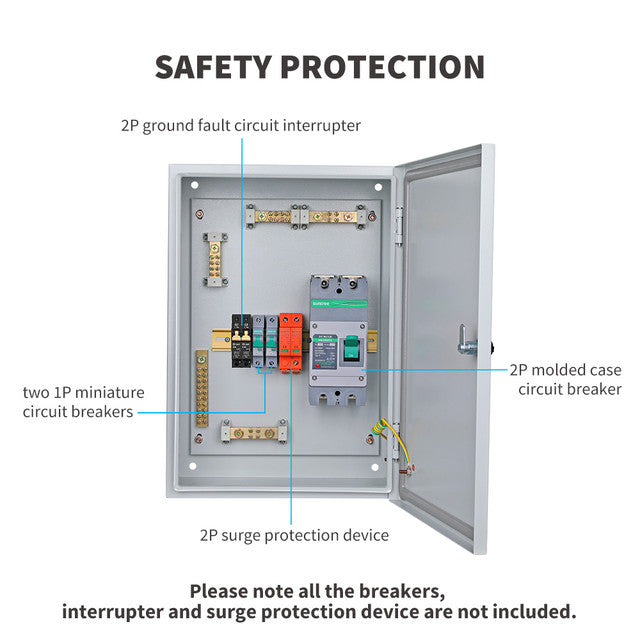

Para los sistemas de paneles solares, sugerimos la siguiente combinación:
Dos disyuntores miniatura 1P
Un disyuntor de caja moldeada 2P
Un dispositivo de protección contra sobretensiones 2P
Un interruptor de circuito de falla a tierra 2P
Tenga en cuenta que todos los disyuntores, interruptores y dispositivos de protección contra sobretensiones no están incluidos.
No permita que los problemas eléctricos arruinen su sistema de energía solar. ¡Invierta en la caja de disyuntores de CC RDCCBBMN5PMC2P de Renogy y disfrute de una generación de energía sin preocupaciones durante años!
Reflejos:
• Gestión centralizada
• Protección de seguridad
• Fácil instalación

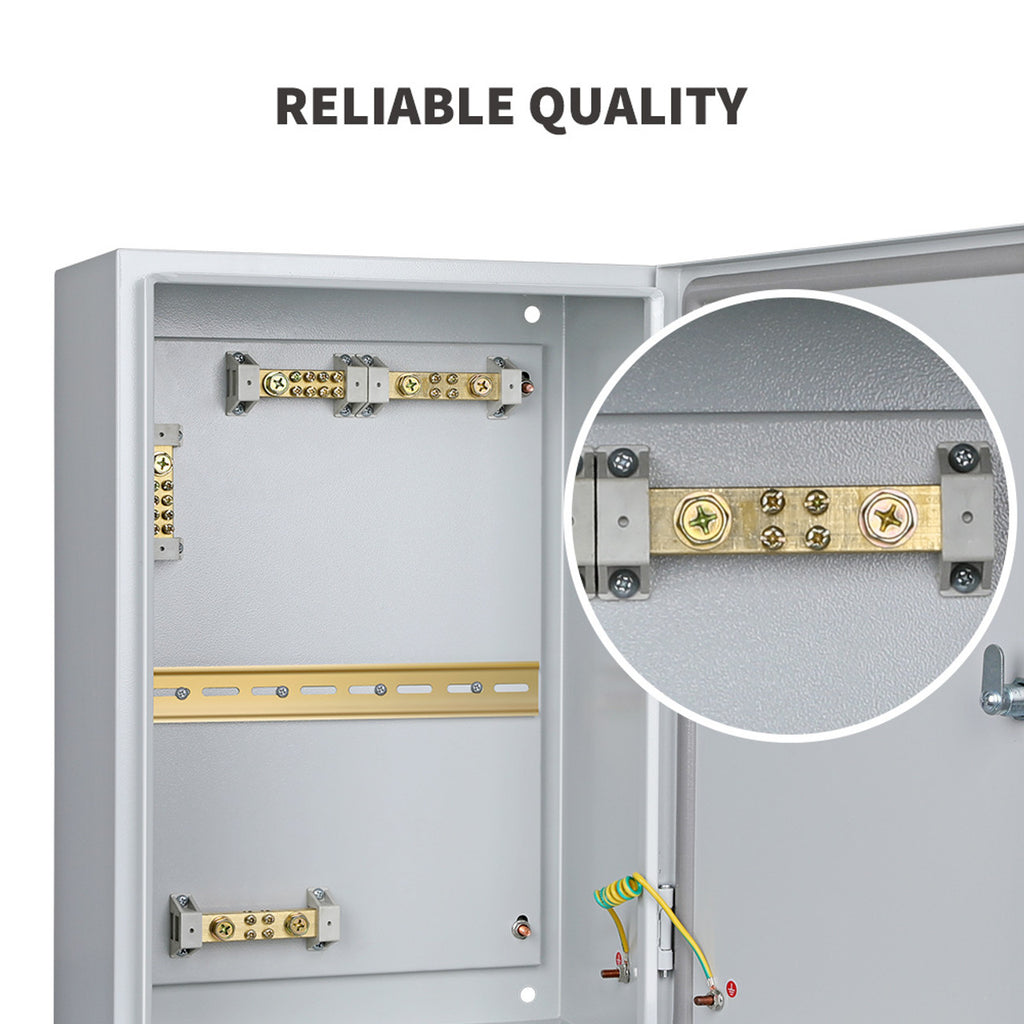

• Calidad confiable
• Uso sin preocupaciones
PRESUPUESTO:
Voltaje máximo de entrada/salida fotovoltaica: 250 VCC
Corriente máxima de entrada/salida fotovoltaica: 63 A/circuito
Voltaje máximo de entrada/salida de la batería: 1000 VCC
Corriente máxima de entrada/salida de la batería: 250 A

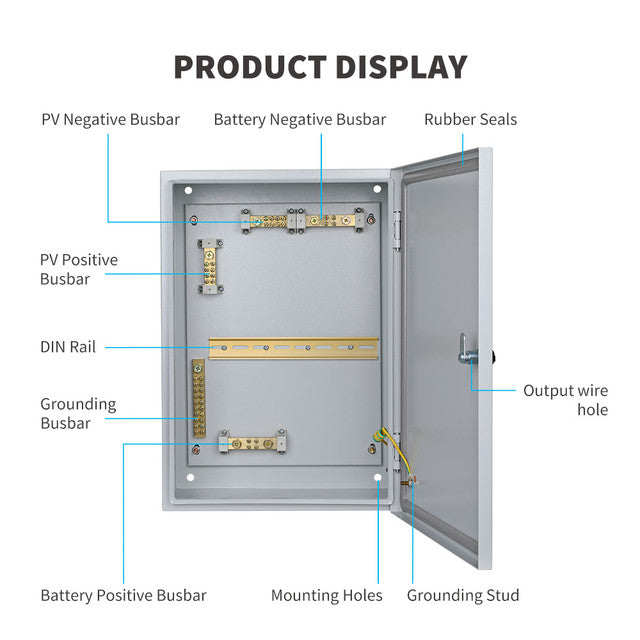

Material de la barra colectora: cobre
Corriente nominal de la barra colectora: 200 A
Terminal de barra colectora fotovoltaica: terminales de compresión (8), terminal de lengüeta (1)
Terminal de barra colectora de batería: terminales de compresión (4), terminal de lengüeta (2)
Terminal de barra colectora de conexión a tierra: terminales de compresión (20), terminal de lengüeta (1)
Tornillo de barra colectora: M5 (terminal de compresión), M8 (terminal de lengüeta)
Par de torsión recomendado para terminales de barra colectora: 26 pulgadas·lb (2,9 N·m) (terminal de compresión), 106 pulgadas·lb (12 N·m) (terminal de orejeta)
Tamaño del conductor de la barra colectora de conexión a tierra/PV: 14 AWG~6 AWG (terminal de compresión), 12 AWG~4 AWG (terminal de lengüeta)
Tamaño del conductor de la barra colectora de la batería: 14 AWG ~ 6 AWG (terminal de compresión), 12 AWG ~ 2/0 AWG (terminal de orejeta)
Número de polos: 5 (barra colectora positiva fotovoltaica, barra colectora negativa fotovoltaica, barra colectora positiva de batería, barra colectora negativa de batería, barra colectora de conexión a tierra)
Material de la carcasa: acero conformado en frío
Grado de protección de la carcasa: IP54
Seguridad del recinto: cerradura de leva con llave
Método de montaje: Montaje en pared vertical
Entorno de instalación: Interior

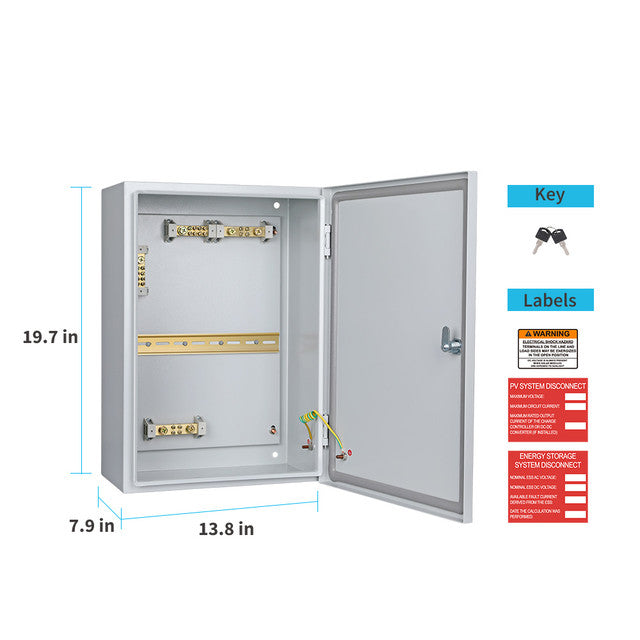

Dimensiones: 19,7 x 13,8 x 7,9 pulgadas (500 x 350 x 200 mm)
Peso: 22,7 libras
Diámetro de perforación: 1,99 pulgadas (4), 1,12 pulgadas (4)
Tamaño del conductor: 4 AWG-4/0 AWG
Clave: 1
Etiquetas: 3
Garantía de materiales y mano de obra: 1 año
¿QUÉ HAY EN LA CAJA?
1 x Caja de disyuntores de CC Renogy
1 x llave
3 x Etiquetas
